Základní kalibrace tiskáren Zebra ZD420

9.9.2020 | Daniel Chomo | Návody Termotiskárny Tisk etiket

Základní kalibrace tiskáren Zebra ZD420

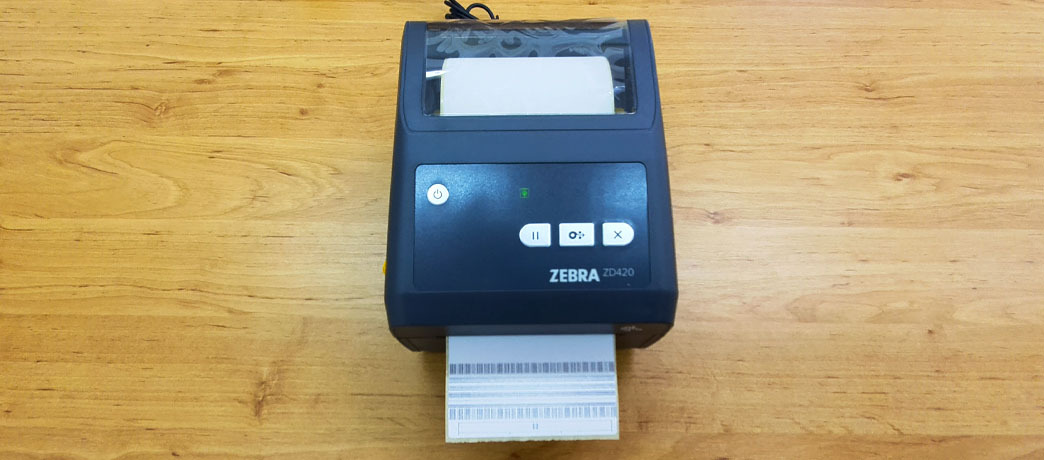

Stále rozšířenější termotiskárna Zebra ZD420 je "pokračovatelem" velmi oblíbené tiskárny řady GK420, avšak tento novější model nyní disponuje třemi ovládacími tlačítky - místo původního jednoho... O kalibraci tiskárny GK420 jsme psali dříve v článku Základní kalibrace tiskáren Zebra GK420.

Pokud Vaše tiskárna ZD420 tiskne nečitelně, nebo například jen na část etikety, tak je nejlepší pokusit se o její kalibraci.

K "rozhození" kalibrace obvykle může dojít tak, že tiskárna tiskla např. z jiného softwaru, byly v ní použity etikety jiného formátu, nebo se výrazně změnila okolní teplota.

Základní parametry potřebné pro správně vytištěný přepravní štítek jsou:

  1. délka etikety
  2. šířka etikety
  3. hustota (tmavost) tisku

Ke kalibraci tiskárny není nutné používat žádný speciální software nebo ovladač a tiskárnu není třeba ani připojovat k PC. Veškeré nastavení se provádí jen pomocí 3 tlačítek na tiskárně.

Obvyklé problémy způsobené špatnou kalibrací:

  1. tisk je posunutý podélně a nevejde se na jednu etiketu - špatná kalibrace délky
  2. tisk je posunutý do strany - špatná kalibrace šířky etikety
  3. text je "rozpitý" nebo nevýrazný - špatné nastavení "tmavosti" tisku

Tisk je posunutý podélně a nevejde se na jednu etiketu - špatná kalibrace délky

řešení: Automatická kalibrace délky etikety

  1. podržet 1. a 3. tlačítko cca na 2 vteřiny
  2. z tiskárny vyjedou obvykle 2 prázdné etikety
Tisk je posunutý podélně

Tisk je posunutý do strany - špatná kalibrace šířky etikety

řešení: Kalibrace šířky tisku

  1. podržet 1. tlačítko cca 2 vteřiny (tímto jsme zapnuli "pokročilý režim" tiskárny)
  2. jednou krátce stisknout 2. tlačítko - rozsvítila se oranžová ikonka "pauza"
  3. jednou krátce stisknout 1. tlačítko - tiskárna začne postupně tisknout "obdélníčky" v krocích po 4 mm
  4. ve chvíli kdy tiskárna vytiskne požadovanou šířku "obdélníčku", ihned stiskneme krátce 2. tlačítko a tím uložíme správnou šířku a zároveň se kalibrace sama ukončí
Tisk je posunutý do strany

Text je "rozpitý" nebo nevýrazný - špatné nastavení "tmavosti" tisku

řešení: Kalibrace hustoty (tmavosti) tisku

  1. podržet 1. tlačítko cca 2 vteřiny (tímto jsme zapnuli "pokročilý režim" tiskárny)
  2. jednou krátce stisknout 2. tlačítko - rozsvítila se oranžová ikonka "pauza"
  3. znova krátce stisknout 2. tlačítko - rozsvítila se oranžová ikonka "obdélníček s šipkou dolu"
  4. krátce stisknout 1. tlačítko - tiskárna začne postupně tisknout vzor od nejsvětlejšího po nejtmavší
  5. ve chvíli kdy tiskárna vytiskne nejlépe čitelný vzor, ihned stiskneme krátce 2. tlačítko a tím uložíme správnou tmavost a zároveň kalibraci ukončíme
Tisk je příliš tmavý Tisk je příliš světlý

pozn. kalibrací v podstatě nastavujeme teplotu tiskové hlavy, tudíž je tento parametr ovlivněn i okolní teplotou. Jinak řečeno v chladném skladu bude ideální hodnota jiná, než například v kanceláři. Tiskárny ZD420 disponují také manuálním ovladačem pro nastavení teploty tiskové hlavy - tímto lze v případě potřeby zvýšit hodnotu až o 6 kroků.

Kontrola nastavení tiskárny

  • tiskárna jednoduše umožňuje tisk konfiguračního výpisu
  • podržet 2. a 3. tlačítko cca na 2 vteřiny

obvyklé hodnoty:

  • DARKNESS: 12.0
  • PRINT WIDTH: 800
  • LABEL LENGHT: 1210
