Základní kalibrace tiskáren Zebra GK420

6.12.2017 | Daniel Chomo | Návody Termotiskárny Tisk etiket

Základní kalibrace tiskáren Zebra GK420

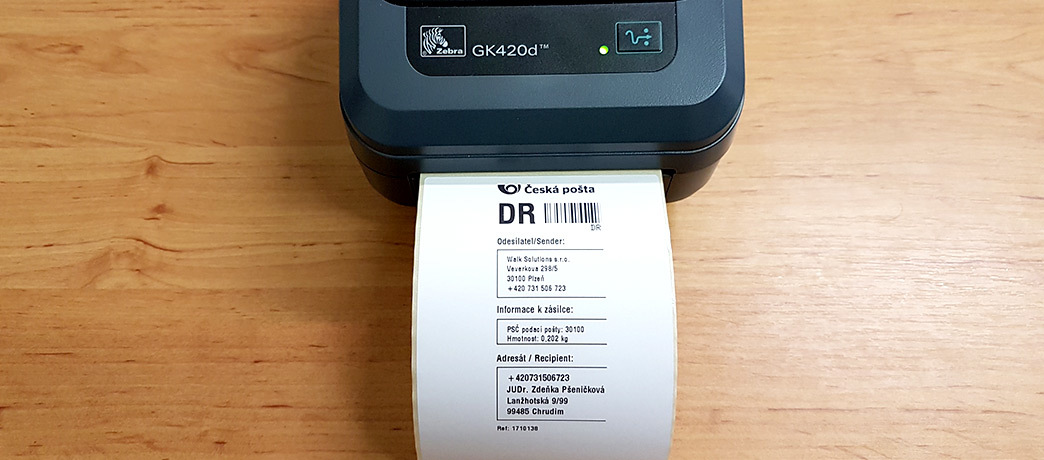

Dnes asi nejběžnější termotiskárna přepravních štítků Zebra GK420d, dokáže zvládnout velkou porci práce, ale občas také člověku přidělat pár vrásek na čele. Ve chvíli, kdy tiskárna vytiskne štítek jen napůl nebo třeba nečitelný, je nejlepším krokem pokus o kalibraci tiskárny.

K "rozhození" kalibrace obvykle může dojít tak, že tiskárna tiskla např. z jiného softwaru, byly v ní použity etikety jiného formátu, nebo se výrazně změnila okolní teplota.

Základní parametry potřebné pro správně vytištěný přepravní štítek jsou:

  1. délka etikety
  2. šířka etikety
  3. hustota (tmavost) tisku

Ke kalibraci tiskárny není nutné používat žádný speciální software nebo ovladač a tiskárnu není třeba ani připojovat k PC. Veškeré nastavení se provádí jen tlačítkem "feed" na vrchní straně tiskárny.

Princip je velice jednoduchý - stačí přidržet tlačítko a podle počtu bliknutí zelené kontrolky vyvoláme požadovanou akci.

Obvyklé problémy způsobené špatnou kalibrací:

  1. tisk je posunutý podélně a nevejde se na jednu etiketu - špatná kalibrace délky
  2. tisk je posunutý do strany - špatná kalibrace šířky etikety
  3. text je "rozpitý" nebo nevýrazný - špatné nastavení "tmavosti" tisku

Tisk je posunutý podélně a nevejde se na jednu etiketu - špatná kalibrace délky

řešení: Automatická kalibrace délky etikety

  1. držet tlačítko k dokud 2 × rychle nezhasne kontrolka a pustit
  2. z tiskárny vyjedou obvykle 2 prázdné etikety
Tisk je posunutý podélně

Tisk je posunutý do strany - špatná kalibrace šířky etikety

řešení: Kalibrace šířky tisku

  1. držet tlačítko dokud 5 x rychle nezhasne kontrolka a pustit
  2. tiskárna začne postupně tisknout "obdélníčky" v krocích po 4 mm
  3. ve chvíli kdy tiskárna vytiskne požadovanou šířku "obdélníčku", ihned stiskneme krátce tlačítko a tím uložíme správnou šířku a zároveň kalibraci ukončíme
Tisk je posunutý do strany

Text je "rozpitý" nebo nevýrazný - špatné nastavení "tmavosti" tisku

řešení: Kalibrace hustoty (tmavosti) tisku

  1. držet tlačítko dokud 6 × rychle nezhasne kontrolka a pustit
  2. tiskárna začne postupně tisknout vzor od nejsvětlejšího po nejtmavší
  3. ve chvíli kdy tiskárna vytiskne nejlépe čitelný vzor, ihned stiskneme krátce tlačítko a tím uložíme správnou tmavost a zároveň kalibraci ukončíme
Tisk je příliš tmavý Tisk je příliš světlý

pozn. kalibrací v podstatě nastavujeme teplotu tiskové hlavy, tudíž je tento parametr ovlivněn i okolní teplotou. Jinak řečeno v chladném skladu bude ideální hodnota jiná, než například v kanceláři.

Kontrola nastavení tiskárny

  • tiskárna jednoduše umožňuje tisk konfiguračního výpisu
  • držet tlačítko dokud 1 × rychle nezhasne kontrolka a pustit

obvyklé hodnoty:

  • DARKNESS: 12.0
  • PRINT WIDTH: 800
  • LABEL LENGHT: 1210
